6.5インチLCDユニット

6.5インチLCDユニット

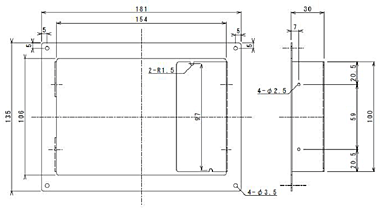

寸法図


コネクタ信号表


基板側コネクタ:BM40B-SRDS-A-G-TF
ハーネス側コネクタ:SHDR-40V-S-B(JST)
ハーネスケーブル長:250mm
PIN# Signal PIN# Signal PIN# Signal PIN# Signal
1 GND 11 R5 21 B1 31 LCDDSP
2 CLK 12 GND 22 B2 32 AGND
3 Hsync 13 G0 23 B3 33 XL
4 Vsync 14 G1 24 B4 34 XR
5 GND 15 G2 25 B5 35 YU
6 R0 16 G3 26 GND 36 AGND
7 R1 17 G4 27 CLKEnable 37 AGND
8 R2 18 G5 28 DC+3.3V 38 YL
9 R3 19 GND 29 DC+3.3V 39 AGND
10 R4 20 B0 30 GND 40 AGND
